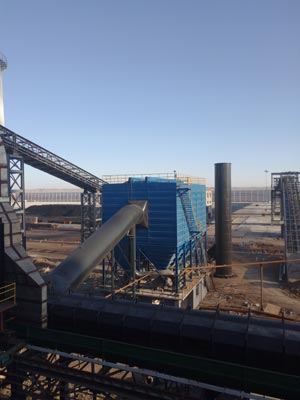

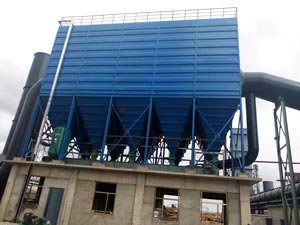

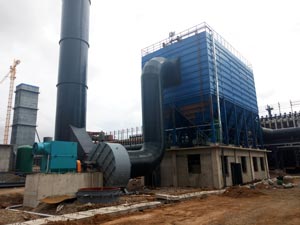

| 4.3米焦炉地面除尘站 | 5.5米焦炉地面除尘站 |
 |
 |
| 5.5米焦炉地面除尘站 | 5.5米焦炉地面除尘站 |
地面除尘站工艺流程及主要技术指标
地面除尘站系统由离心风机、主电机、变频器、仪表系统、循环冷却水系统、压缩空气系统及管网系统组成。在炼焦生产过程中，烟尘通过导管被吸入除尘干管，在重力除尘器内将大颗粒粉尘分离，直接流入灰斗。较小的粉尘均匀的进入布袋除尘器中部箱体后，吸附在滤袋的外表面上，含尘气体经滤袋过滤后进入净气室，经排风管排入大气。当滤袋阻力达到限定值1500Pa时，清灰装置按差压程序打开电控脉冲阀进行脉冲喷吹，此时压缩空气将滤袋表面附着的粉尘抖落，经灰斗由排灰机构排出。该套除尘系统采用PLC自动控制技术，由除尘地面站中控制室集中监控，同时还设置了手动控制开关，便于检修。
该流程采用装煤与出焦干式除尘二合一技术，将装煤除尘与出焦除尘合并为1套除尘系统，利用出焦除尘过程中吸附在滤袋上的焦粉作为涂层，使装煤过程中吸入烟气中的焦油及粉尘不能直接与滤袋接触。出焦除尘与装煤除尘交替运行，滤袋长期使用而不被粘结和堵塞。系统的优点是装煤除尘与出焦除尘两个子系统共用1台除尘器、1台风机以及1套排储灰装置。除尘器采用离线脉冲袋式除尘器，滤料选用新型针毡滤气尼。
地面除尘站系统使用效果
(1)采用地面除尘站系统除尘，降低了炼焦炉生产区域粉尘浓度，净化了工人生产操作环境，焦炉粉尘治理达到炼焦行业和 环保排放标准。
(2)系统经过工艺改进后，提高了系统稳定性和 性，没有发生任何事故。
(3)由于操作控制简单，增加了系统设备的使用寿命，特别是布袋使用时间延长。该系统使用18个月，没有 换过布袋，实现了经济运行的目标。
(4)该系统变频技术的成功应用，既节省了用电费用，又了系统干管吸力的稳定，对整个除尘系统 、稳定运行起了关键作用。
